PKU_PTI_01_200kPa表压说明书

收藏
商品说明

产品概述

PKU_PTI 系列传感器芯片基于单晶硅材料,基于单晶硅压阻效应,采用标准加工工艺制作的硅压阻式绝压压力传感器芯片,具有精度高、工作温度宽、抗玷污强、长期稳定性好及安装应力影响小等特点,产品可工作于-55℃~150℃的温度范围。该芯片依靠公司自主研发技术,能够满足高精度、高可靠的工业级高端压力传感器及智能产品需要,能为客户提供最优质的解决方案。




应用

航空、航天、航海



工业过程控制



医疗器械



气象监控



汽车领域

产品特点

绝压压阻式 MEMS 传感器芯片



大厚度芯片,隔绝应力:

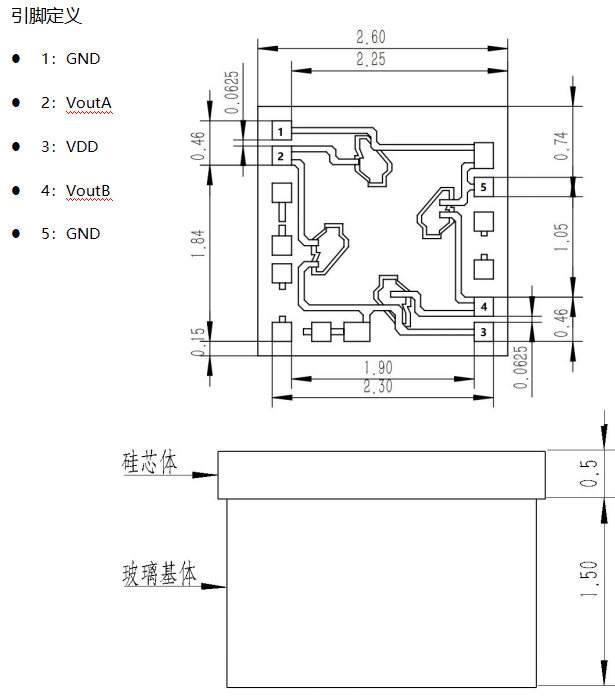

2.60 mmL×2.60 mmW×1.90mm



H



电压源供电



/闭惠斯通电桥,毫伏级输出



额定压力量程:0-500kPa



出众的长期稳定性,年稳定性优于 0.05%



(需符合封装要求)




主要参数



参数

最小值

典型值

最大值

单位

满量程输出

80

100

120

mv@5V

电桥电阻

3.5

3.8

4

零点输出

-10

-

10

mV

热零点漂移


0.04


%F.S.S./K

电桥电阻温度系数

0.1

0.12

0.15

%/K

热灵敏度漂移

-0.2

-0.18

-0.16

%F.S.S./K

迟滞

-

<0.05

-

±%F.S.S.

长期稳定性

-

<0.05

-

±%F.S.S./year

线性误差

-

0.15

-

±%F.S.S.

工作温度

-50

-

150

工作电压

3

5

10

V

:性能指标供参考,以实际订单为准。
